Kubernetes环境下Istio部署与实践指南[更新]

一、Istio介绍

云平台令使用它们的公司受益匪浅。但不可否认的是，上云会给 DevOps 团队带来压力。为了可移植性，开发人员必须使用微服务来构建应用，同时运维人员也正在管理着极端庞大的混合云和多云的部署环境。 Istio 允许您连接、保护、控制和观察服务。

从较高的层面来说，Istio 有助于降低这些部署的复杂性，并减轻开发团队的压力。它是一个完全开源的服务网格，作为透明的一层接入到现有的分布式应用程序里。它也是一个平台，拥有可以集成任何日志、遥测和策略系统的 API 接口。Istio 多样化的特性使您能够成功且高效地运行分布式微服务架构，并提供保护、连接和监控微服务的统一方法。

以上介绍转载自Istio官网文档：https://istio.io/latest/zh/docs/concepts/what-is-istio/

二、下载安装

环境说明：K8s 1.31、Istio 1.24.0

文章更新时间：2024-11-11

#下载最新版本，下载过程需要根据你的网络情况，需要一定的时间(有可能一直拒绝连接)
curl -L https://istio.io/downloadIstio | sh -

#下载指定的版本，例如：要下载用于x86_64体系结构的Istio 1.6.8
curl -L https://istio.io/downloadIstio | ISTIO_VERSION=1.6.8 TARGET_ARCH=x86_64 sh –

• GitHub地址：https://github.com/istio/istio

[root@k8s-master1 ~]# ISTIOVER="1.24.0"

[root@k8s-master1 ~]# wget https://github.com/istio/istio/releases/download/${ISTIOVER}/istio-${ISTIOVER}-linux-amd64.tar.gz

# 解压istio二进制安装包
[root@k8s-master1 ~]# tar -zxvf istio-${ISTIOVER}-linux-amd64.tar.gz -C /usr/local/

[root@k8s-master1 ~]# cd /usr/local/
[root@k8s-master1 local]# mv istio-${ISTIOVER} istio

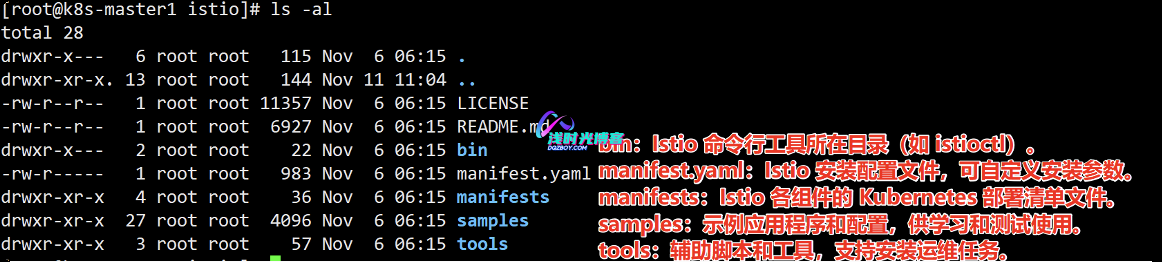

[root@k8s-master1 istio]# ls -al

bin 目录：

• 作用： 这个目录通常包含可执行的二进制文件。在 Istio 的安装包中，bin 目录一般包含 istioctl 命令行工具。
• 详情： istioctl 是 Istio 的命令行客户端，用于安装、管理和调试 Istio。您可以使用它来部署 Istio 到集群，检查配置，诊断问题等。

manifest.yaml 文件：

• 作用： 这是一个 YAML 格式的清单文件，包含了 Istio 的安装配置。
• 详情： 该文件定义了 Istio 各组件的安装选项和参数，可以用于自定义安装 Istio。例如，您可以修改该文件来启用或禁用特定的 Istio 功能。

manifests 目录：

• 作用： 该目录包含了 Istio 的 Kubernetes 资源清单文件。
• 详情： 这些清单文件（YAML 格式）用于部文章来源(Source)：浅时光博客署 Istio 的各个组件，如 Pilot、Mixer、Ingress Gateway 等。您可以根据需要编辑这些文件，以自定义 Istio 在集群中的部署方式。

samples 目录：

• 作用： 提供示例应用程序和配置，帮助用户学习和测试 Istio 的功能。
• 详情： 该目录包含各种示例，如 Bookinfo 应用程序，这是一个用于演示 Istio 功能的微服务应用程序。通过运行这些示例，您可以了解 Istio 的流量管理、安全、观察等特性。

tools 目录：

• 作用： 包含辅助脚本和工具，帮助用户进行安装、升级或其他运维任务。
• 详情： 例如，tools 目录可能包含用于生成证书的脚本、性能测试工具、日志收集脚本等。这些工具有助于简化 Istio 文章来源(Source)：浅时光博客的管理和操作。

#  将istioctl添加到用户可执行文件目录下
[root@k8s-master1 istio]# cp bin/istioctl /usr/local/bin/
[root@k8s-master1 istio]# istioctl version

• 服务器规格：
  • 建议使用内存大小为 8192 MB 和拥有 CPU 数量为 4 的机器

• Istio安装配置档案：https://istio.io/latest/docs/setup/additional-setup/config-profiles/

• 这里我们使用demo的配置档案，它涵盖了所有的组件，方便我们进行学习。不使用任何网关

[root@k8s-master1 ~]# cd /usr/local/istio/
[root@k8s-master1 istio]# istioctl install --set profile=demo -y

• 通过以下命令检查istio资源是否都准备就绪

[root@k8s-master1 ~]# kubectl get all -n istio-system

• 检查istio的CRD和API资源

[root@k8s-master1 ~]# kubectl get crd |grep istio
[root@k8s-master1 ~]# kubectl api-resources |grep istio

• Istio边车代理(Envoy)所使用到的端口和协议

• Istio控制平面(istiod)使用的端口和协议

三、部署Kiali面板

1. Istio与几种不同的遥测应用程序集成在一起。这些可以帮助您了解服务网格的结构，显示网格的拓扑结构以及分析网格的运行状况。
2. 按照以下说明部署Kiali仪表板以及Prometheus，Grafana和Jaeger。

[root@k8s-master1 ~]# KIALI_USERNAME=$(read -p 'Kiali Username: ' uval && echo -n $uval | base64)
Kiali Username: admin    # 输入 Kiali 用户名

[root@k8s-master1 ~]# KIALI_PASSPHRASE=$(read -sp 'Kiali Passphrase: ' pval && echo -n $pval | base64)
Kiali Passphrase:         # 输入 Kiali 用户名

• 运行以下命令创建 secret：

[root@k8s-master1 ~]# cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Secret
metadata:
  name: kiali
  namespace: $NAMESPACE
  labels:
    app: kiali
type: Opaque
data:
  username: $KIALI_USERNAME
  passphrase: $KIALI_PASSPHRASE
EOF

• kiali和Jaeger的服务暴露用的是LoadBalancer，我用的是本地的环境没有公网SLB使用，所以要修改为NodePort模式
• 注意端口范围：30000-32767

[root@k8s-master1 ~]# cd /usr/local/istio/samples/addons/
[root@k8s-master1 addons]# vim kiali.yaml

[root@k8s-master1 addons]# vim jaeger.yaml

[root@k8s-master1 addons]# kubectl apply -f /usr/local/istio/samples/addons -n istio-system

# 查看Pod创建情况
[root@k8s-master1 addons]# kubectl get po -n istio-system

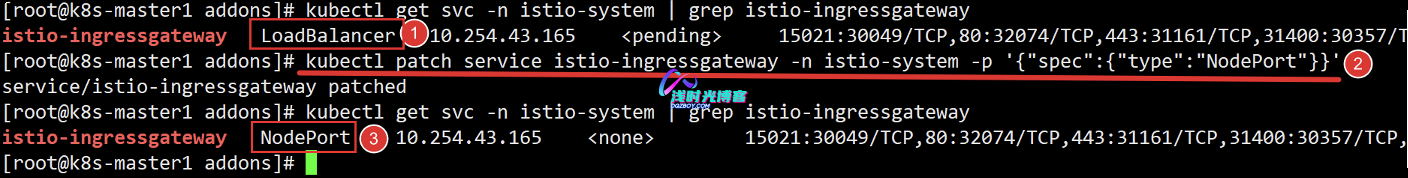

• 将istio-ingressgateway改为NodePort方式

[root@k8s-master1 ~]# kubectl patch service istio-ingressgateway -n istio-system -p '{"spec":{"type":"NodePort"}}'

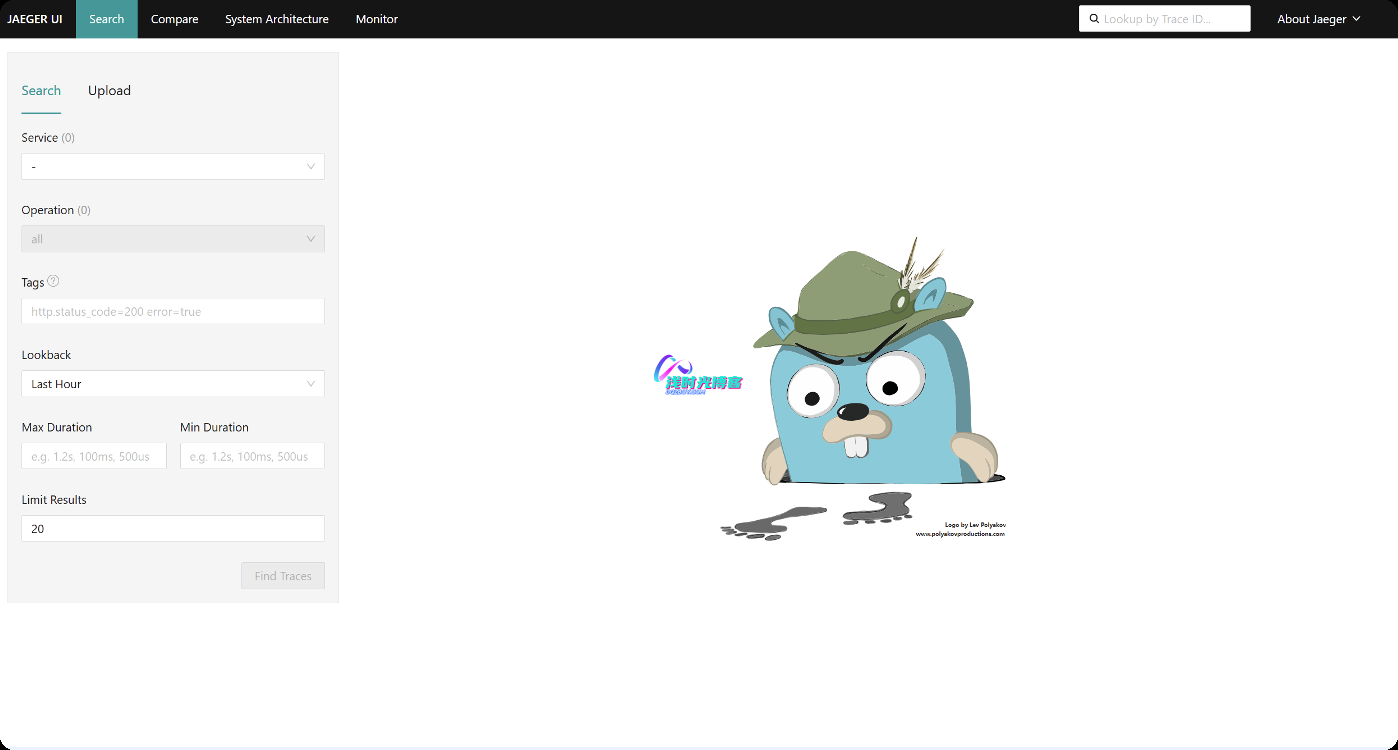

• 浏览器输入K8S服务节点IP+NodePort端口号
• 例如我这里：http://192.168.66.62:32001

• 例如我这里：http://192.168.66.62:32002

四、部署示例程序

Bookinfo包括的独立服务如下：

• Ratings （评分服务）
• Details（详情服务）
• Reviews （评论服务，依赖Ratings，同时提供评论和评分）
• Productpage（产品页面，展示产品详情，评论和评分）

[root@k8s-master1 ~]# kubectl create namespace istio-demo

[root@k8s-master1 ~]# kubectl label namespace istio-demo istio-injection=enabled

[root@k8s-master1 ~]# cd /usr/local/istio
[root@k8s-master1 istio]# kubectl apply -n istio-demo -f samples/bookinfo/platform/kube/bookinfo.yaml

• 该应用程序启动，当每个吊舱准备就绪时，Istio边车将随之部署。

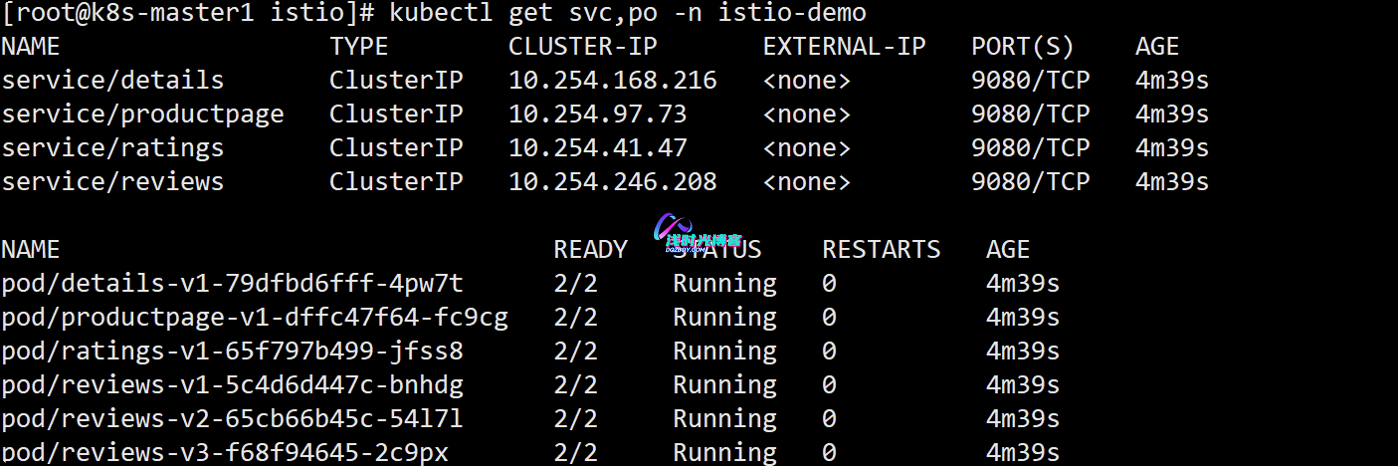

[root@k8s-master1 istio]# kubectl get svc,po -n istio-demo

• 等到所有Pod均报告READY 2/2和STATUS Running后，再进行下一步。这可能需要几分钟，具体取决于平台配置和网络。

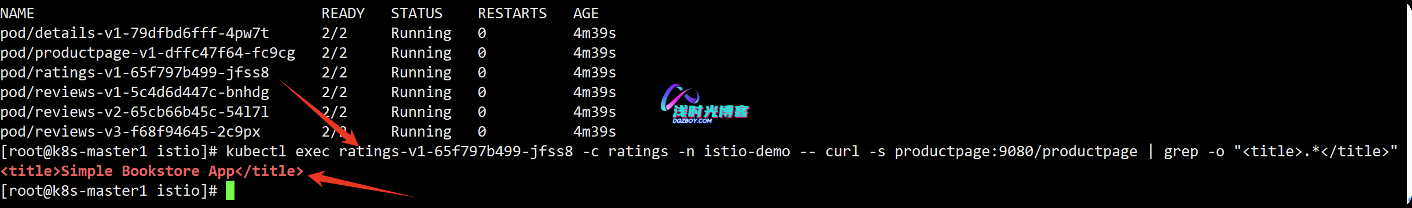

• 通过检查响应中的页面标题，运行以下命令以查看应用程序是否正在集群中运行并提供HTML页面

[root@k8s-master1 istio]# kubectl exec ratings-v1-65f797b499-jfss8 -c ratings -n istio-demo -- curl -s productpage:9080/productpage | grep -o "<title>.*</title>"

[root@k8s-master1 istio]# kubectl apply -f samples/bookinfo/networking/bookinfo-gateway.yaml

# 确保网关创建完成
[root@k8s-master1 istio]# kubectl get gateway -n istio-demo
NAME               AGE
bookinfo-gateway   2m13s

# 检查网关资源信息
[root@k8s-master1 istio]# kubectl get service istio-ingressgateway -n istio-system

[root@k8s-master1 istio-1.11.3]# istioctl analyze -n istio-demo

✔ No validation issues found when analyzing namespace: istio-demo.

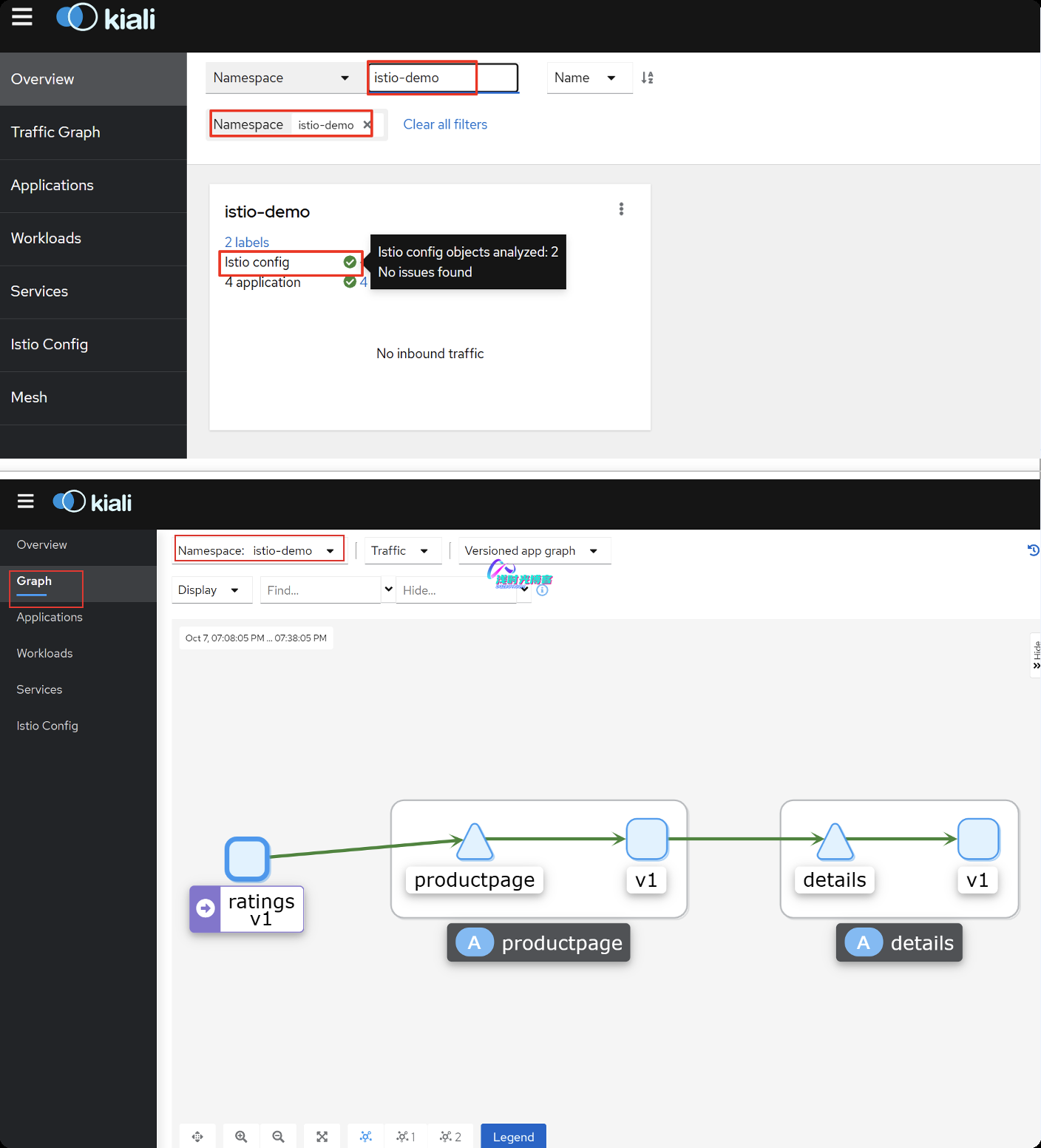

• 在左侧导航菜单中，选择图形，然后在名称空间下拉列表中，选择istio-demo。
• Kiali仪表板显示了网格的概述以及Bookinfo示例应用程序中服务之间的关系。它还提供了过滤器以可视化交通流。

• 通过使用浏览器查看Bookinfo产品页面，确认可以从外部访问Bookinfo应用程序

[root@k8s-master1 istio]# export INGRESS_PORT=$(kubectl -n istio-system get service istio-ingressgateway -o jsonpath='{.spec.ports[?(@.name=="http2")].nodePort}')

[root@k8s-master1 istio]# export SECURE_INGRESS_PORT=$(kubectl -n istio-system get service istio-ingressgateway -o jsonpath='{.spec.ports[?(@.name=="https")].nodePort}')

[root@k8s-master1 istio]# export TCP_INGRESS_PORT=$(kubectl -n istio-system get service istio-ingressgateway -o jsonpath='{.spec.ports[?(@.name=="tcp")].nodePort}')

[root@k8s-master1 istio]# export INGRESS_HOST=$(kubectl get po -l istio=ingressgateway -n istio-system -o jsonpath='{.items[0].status.hostIP}')


# 可以得到INGRESS端口和地址如下：
[root@k8s-master1 istio]# echo $INGRESS_HOST
192.168.66.65
[root@k8s-master1 istio]# echo $INGRESS_PORT
30670

[root@k8s-master1 istio-1.11.3]# export GATEWAY_URL=$INGRESS_HOST:$INGRESS_PORT

[root@k8s-master1 istio-1.11.3]# echo "http://$GATEWAY_URL/productpage"

http://192.168.66.65:30670/productpage

六、Istio卸载操作

• 卸载addons

$ cd /usr/local/istio
$ kubectl delete -f samples/addons

• 卸载Bookinfo

$ cd /usr/local/istio
$ kubectl delete -n istio-demo -f samples/bookinfo/platform/kube/bookinfo.yaml
$ kubectl delete -n istio-demo -f samples/bookinfo/networking/bookinfo-gateway.yaml

• 卸载Istio

$ istioctl manifest generate --set profile=demo | kubectl delete --ignore-not-found=true -f -

• 删除namespace istio-system

$ kubectl delete namespace istio-system

• 取消对istio-demo进行Istio自动注入

$ kubectl label namespace istio-demo istio-injection-

• 删除namespace istio-demo

$ kubectl delete namespace istio-demo
